펌프장 그룹 제어 시스템 구축 방법: 단일 현장 자율 운전에서 다지점 집중 관제까지

펌프장에 그룹 제어가 필요한 이유

단일 펌프장의 목표는 물을 내보내는 것이지만, 여러 펌프장의 목표는 관로망 전체를 잘 운영하는 것입니다. 전자는 현장의 제어 루프로 충분하지만, 후자는 펌프 간 부하 분담, 지점을 넘나드는 수위 협조, 야간과 홍수기의 인력 배치까지 다루어야 합니다. 관리하는 펌프장이 한두 곳에서 열몇 곳으로 늘어나면, 지점별 순회와 수동 펌프 조작은 비용과 안전 양쪽에서 한계에 부딪힙니다.

• 인력 비용: 지점마다 당직 인력이 누적되고, 야간과 휴일이 가장 빠듯함
• 운전 대응: 홍수기와 피크 시간대의 대응 창은 수십 분에 불과해 지점별 전화 연락으로는 대응이 어려움
• 설비 수명: 같은 펌프를 장기 연속 운전하고 교대가 없으면 주력 펌프가 정비 시기를 앞당김
• 기록 완전성: 현장에 통일된 기록 기준이 없으면 고장 원인 추적은 당직 일지에 의존하게 됨

그룹 제어는 펌프를 자동화하면 끝나는 일이 아닙니다. 여러 지점이 하나의 운전 규칙을 공유하는 데 가치가 있고, 단일 현장의 자동화는 그 전제일 뿐입니다.

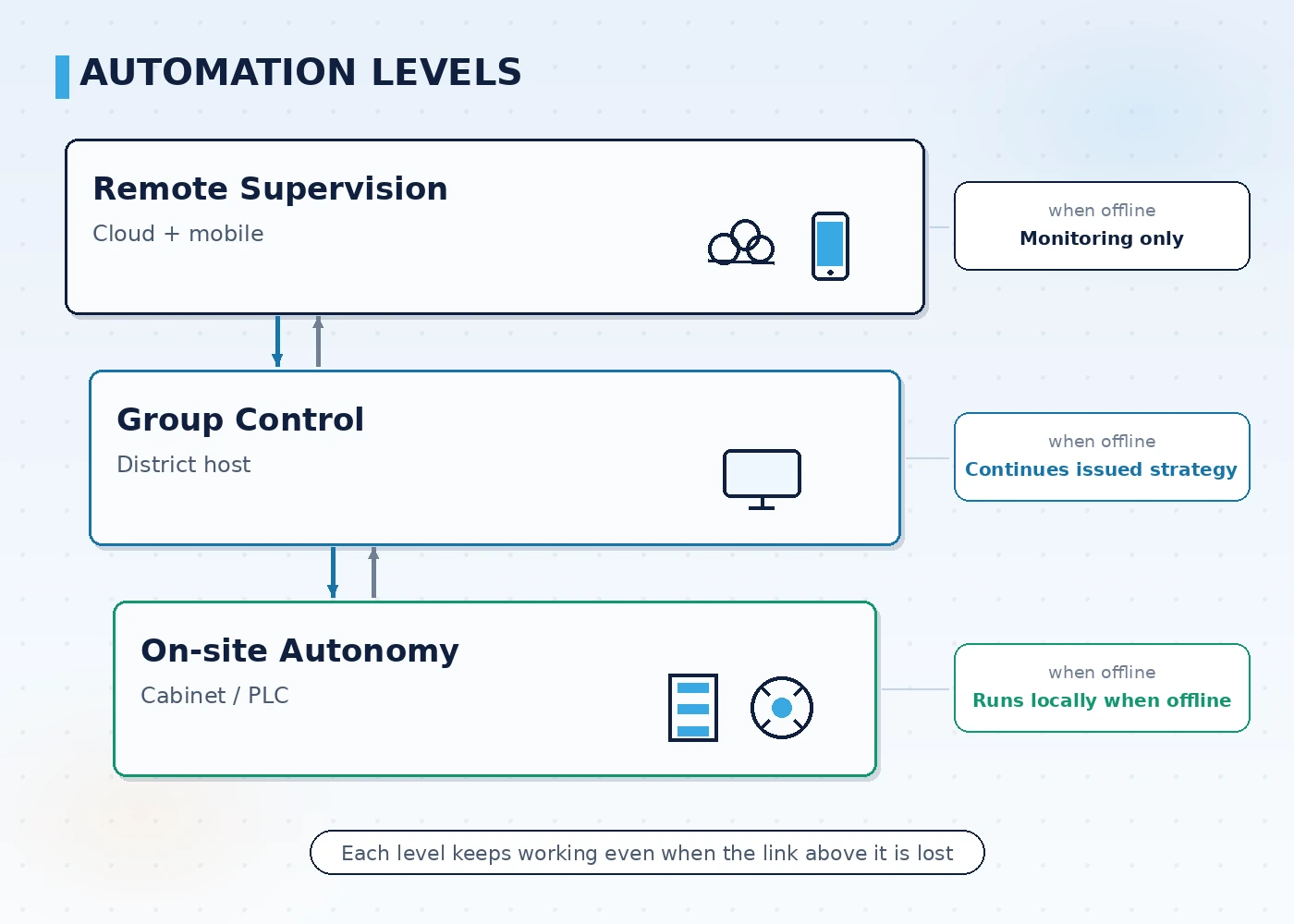

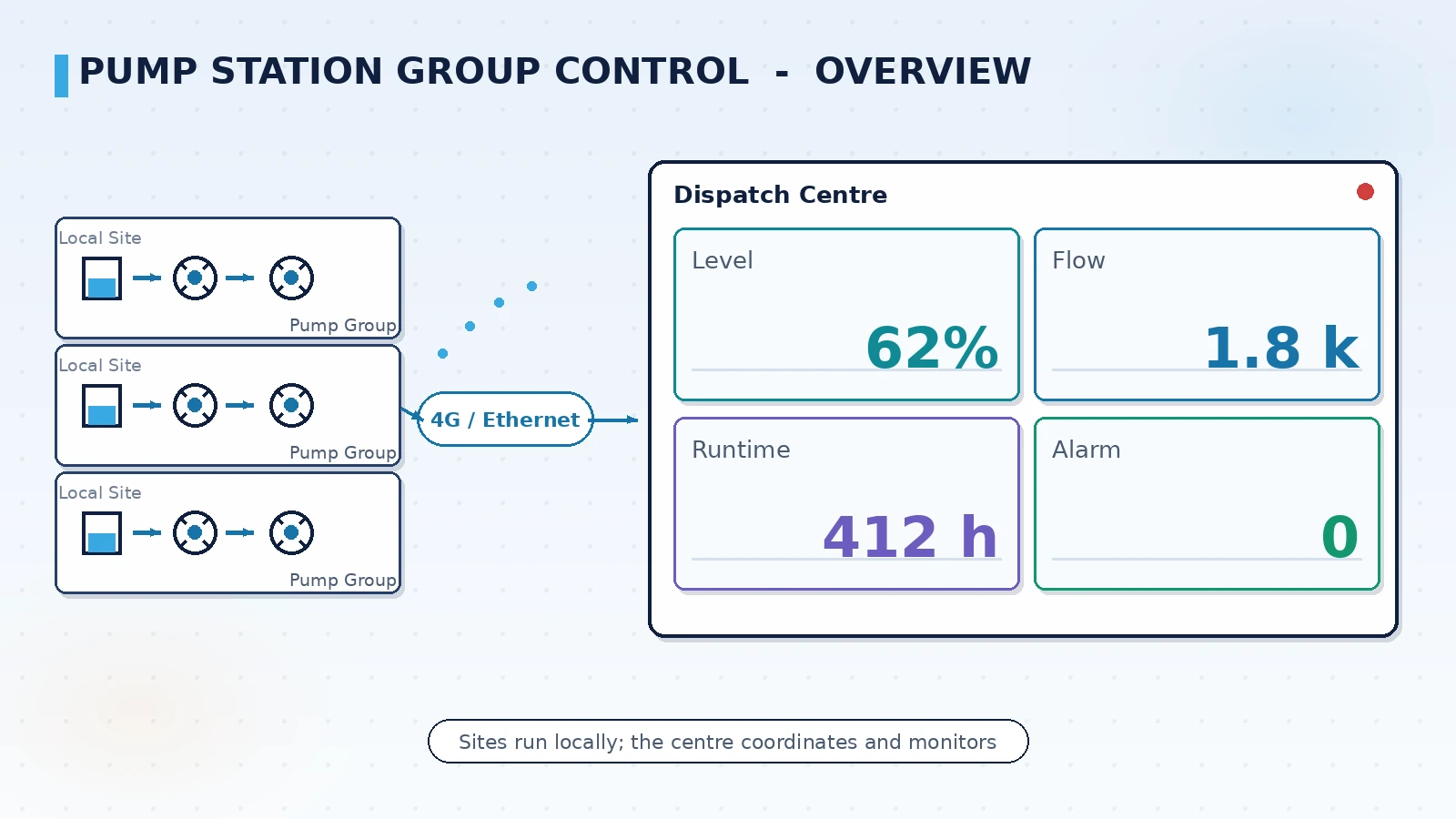

3계층 구성: 현장 자율·그룹 제어·원격 관제

그룹 제어를 이해하려면 먼저 각 계층이 무엇을 맡는지 구분해야 합니다. 세 계층은 통신 네트워크로 연결되며, 어느 계층이 끊겨도 아래 계층은 계속 동작해야 합니다. 이는 선정 단계에서 가장 자주 놓치는 항목입니다.

이렇게 나누는 이유는 원격 집중 관제가 보는 일과 배분하는 일을 맡되, 현장 안전을 네트워크에 의존시키지 않기 위해서입니다. 통신이 끊겨도 펌프장은 현장 설정으로 운전을 계속하고 복구 후 데이터를 자동으로 보충 전송하므로, 관제 시스템이 새로운 단일 장애점이 되는 것을 피할 수 있습니다.

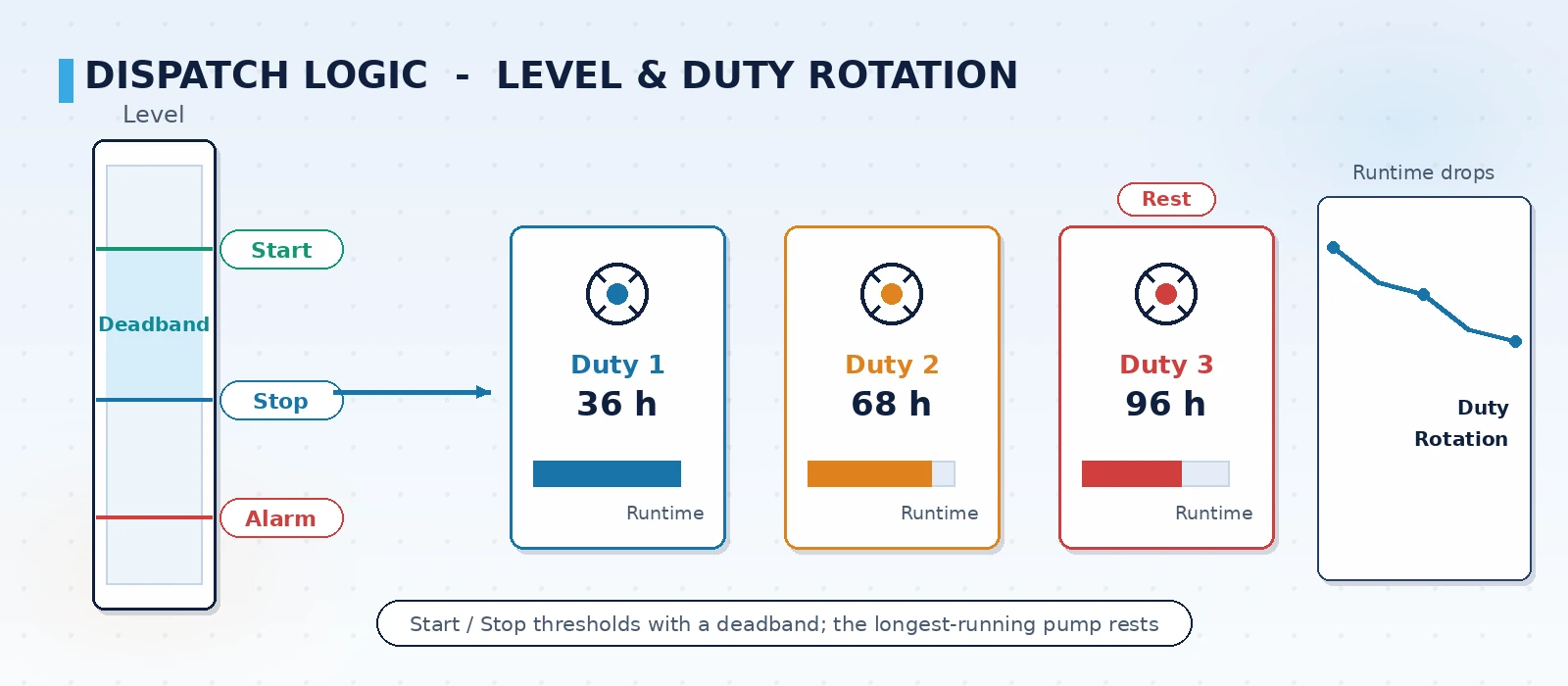

교대와 수위 제어 로직을 어떻게 정할까

그룹 제어의 핵심은 제어 로직이고, 그 로직의 핵심은 언제 어느 펌프를 기동할지입니다. 일반적인 방법은 수위와 유량을 주 판정 기준으로 삼고, 누적 운전 시간과 고장 상태를 더해 교대시켜 펌프군의 부하를 가능한 한 균등하게 만드는 것입니다.

• 수위 우선: 기동·정지·경보 세 단계 수위를 설정해 잦은 기동정지로 인한 수격과 모터 손상을 피함
• 교대 균등화: 누적 운전 시간이 짧은 펌프부터 기동해 각 펌프의 수명을 비슷하게 맞춤
• 고장 회피: 특정 펌프에 고장이 나면 가용 집합에서 제외하고 남은 능력으로 재분배
• 인버터 조정: 수위 구간 안에서 가변속 정압 제어로 유량을 조정해 대형 펌프의 잦은 기동을 줄임

기동 수위와 정지 수위 사이에 충분한 차이를 두십시오. 차이가 작으면 수위가 임계값 근처에서 흔들릴 때 잦은 기동정지가 발생합니다. 이는 펌프장 시운전에서 가장 흔한 재작업 지점입니다.

다지점 집중 관제가 해결해야 할 것

펌프장 수가 더 늘어나면 집중 관제 계층이 다루는 과제는 제어에서 협조로 옮겨갑니다. 이 계층은 실시간 폐루프를 하지 않고, 지점을 넘나드는 비교·배분·기록을 담당합니다.

• 집중 감시: 모든 지점의 주요 파라미터를 한 화면에 모아 당직자가 전체를 한눈에 봄
• 기준 통일: 각 지점의 운전 시간·에너지·고장 통계를 같은 규칙으로 집계해 비교 가능하게 함
• 배분 협조: 홍수기에는 상류 수위와 하류 배수 능력에 따라 게이트와 펌프를 통합 운영해 국지적 침수를 피함
• 기록 보존: 조작 로그, 경보, 보고서를 지점별로 보관해 감사와 회고에 대비함

상위 감시 시스템·SCADA와의 관계

그룹 제어는 별도의 독립 시스템이 아니라, 상위 감시 소프트웨어와 SCADA 구성으로 구현하는 것이 일반적입니다. 이렇게 하면 각 지점의 계기, PLC, 영상, 네트워크 장비가 하나의 접속·명명 규칙을 공유할 수 있습니다.

• 지점 템플릿: 한 펌프장의 화면·명명·경보 규칙을 템플릿으로 만들어 다음 지점에 복제
• 프로토콜 접속: 현장에서는 Modbus TCP/RTU, 시리얼 RS485, 4G 상향이 일반적이며 지점별 확인이 필요
• 영상 연동: 경보 발생 시 해당 지점의 카메라 화면을 호출해 당직자의 상황 확인을 도움
• 모바일: 경보 전송과 점검 기록을 스마트폰으로 보완해 야간 현장 확인을 줄임

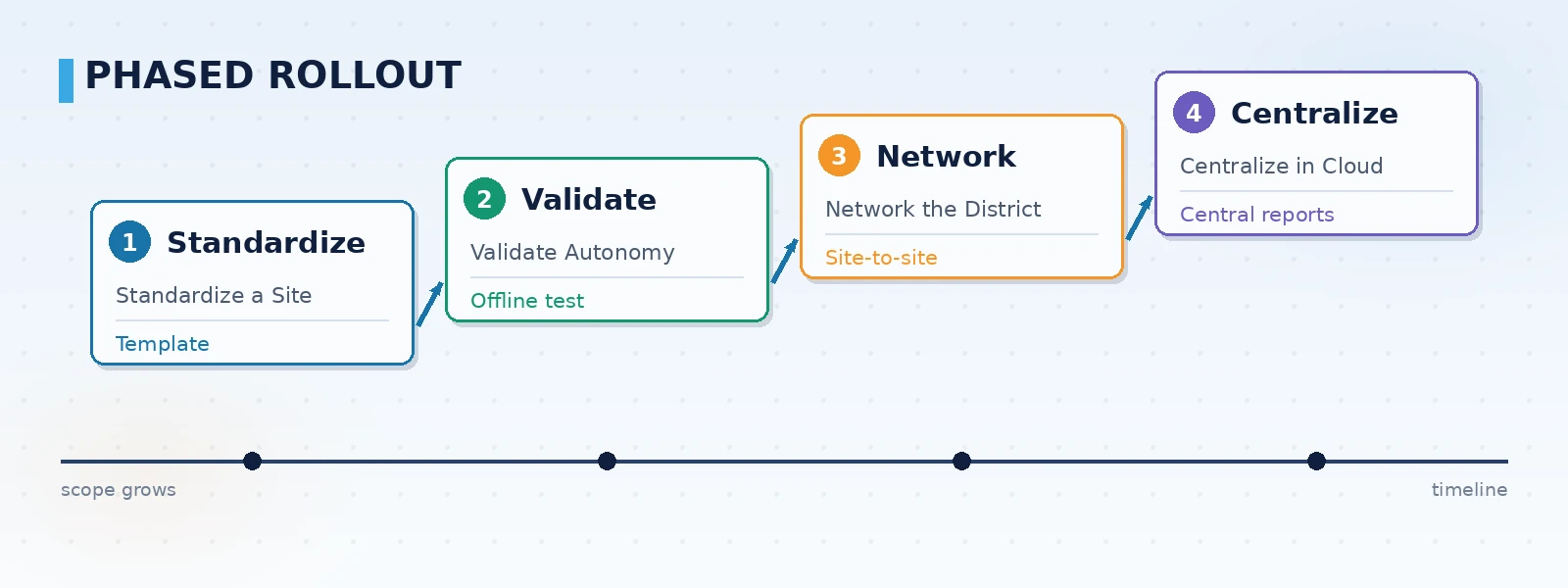

단계적으로 추진하는 도입 절차

그룹 제어는 한 번에 완성되는 사업이 아니며, 단계적으로 추진하면 운전하면서 검증할 수 있고 정상 급배수에 미치는 영향을 줄일 수 있습니다.

• 지점 표준화: 대표적인 펌프장 하나를 골라 화면·명명·경보 규칙을 템플릿으로 고정
• 현장 자율 검증: 그 지점에서 수위 제어와 교대 로직을 검증하고 통신 단절 시에도 운전이 지속되는지 확인
• 지역 네트워크화: 지역 내 펌프장을 같은 상위 감시 서버에 연결하고 지점 간 교대와 연동을 검증
• 클라우드 집중: 집중 감시와 보고서를 배포하고 모바일 경보를 더해 다지점 통합 관제를 구성

상하이청쉬안즈넝은 2009년부터 산업 소프트웨어와 자동화 시스템을 개발해 왔으며, 상하수도 분야의 펌프장과 정수장 감시에서 여러 프로젝트 실적을 보유하고 취수·가압·중계·우수·오수 펌프장을 아우릅니다. 지점 템플릿화와 다지점 집중 관제의 납품 경험이 있습니다.

선정과 검수 시 확인할 항목

• 통신 단절 동작: 상위 감시 연결이 끊겼을 때 현장 설정으로 운전을 계속하고 데이터를 보관하는지
• 교대 로직: 누적 운전 시간이나 기동 횟수로 자동 교대를 지원하고 현장에서 파라미터를 조정할 수 있는지
• 접속 범위: 연결할 계기와 PLC 프로토콜을 나열하고 각각이 적용되었는지 확인
• 경보 계층: 설비 고장, 수위 이탈, 통신 단절을 구분하고 각각의 통보 경로를 명확히 함
• 기록 완전성: 경보·조작·보고서를 지점별·시간순으로 내보낼 수 있어 감사 요건을 충족하는지
