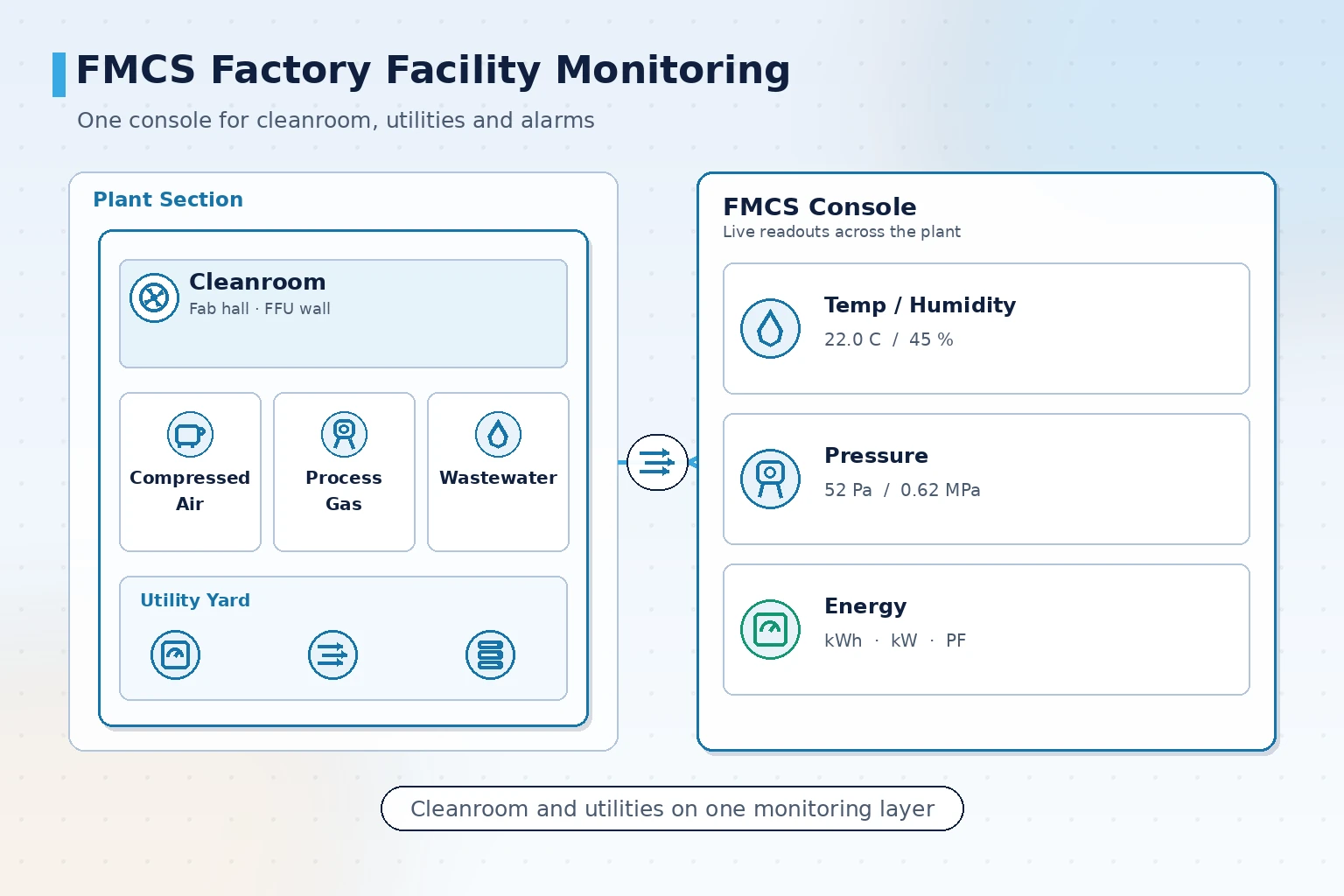

FMCS 시설 모니터링: 클린룸과 유틸리티 통합 감시

FMCS와 하위 시스템별 개별 감시의 차이

시설 모니터링에서 가장 흔한 우회로는 하위 시스템마다 감시 소프트웨어를 따로 사는 것입니다. 클린룸용, 압축공기 스테이션용, 폐수처리용으로 각각 도입됩니다. 현장에서 부족한 것은 데이터가 아니라, 데이터를 나란히 놓고 볼 수 있는 구조입니다.

FMCS는 먼저 통합된 수집 계층을 정하고 그 위에 업무 판정과 시각화를 올립니다. 하위 시스템 간 차이는 수집 계층에서 흡수되고, 운전원이 보는 것은 하나의 관제 화면입니다.

• 통합 수집 계층: BACnet, Modbus TCP/RTU, OPC UA 등으로 공조기, 온습도 센서, 전력계, 가스 검지기를 연결
• 통합 판정 계층: 알람 규칙, 우선순위, 억제 로직을 한곳에서 설정하고 하위 시스템마다 중복 작성하지 않음
• 통합 시각화 계층: 관제실 대형 화면, 데스크톱 클라이언트, 모바일이 동일한 실시간 데이터를 공유
• 통합 기록 계층: 환경 파라미터, 알람 이벤트, 조치 기록을 하나의 타임라인에 배치해 사후 추적 가능

실무 판단 기준은 하나입니다. 특정 환경 이상의 원인을 확인하는 데 운전원이 소프트웨어 세 개를 열어야 한다면, 그 시설 모니터링은 아직 형태를 갖추지 못한 것입니다.

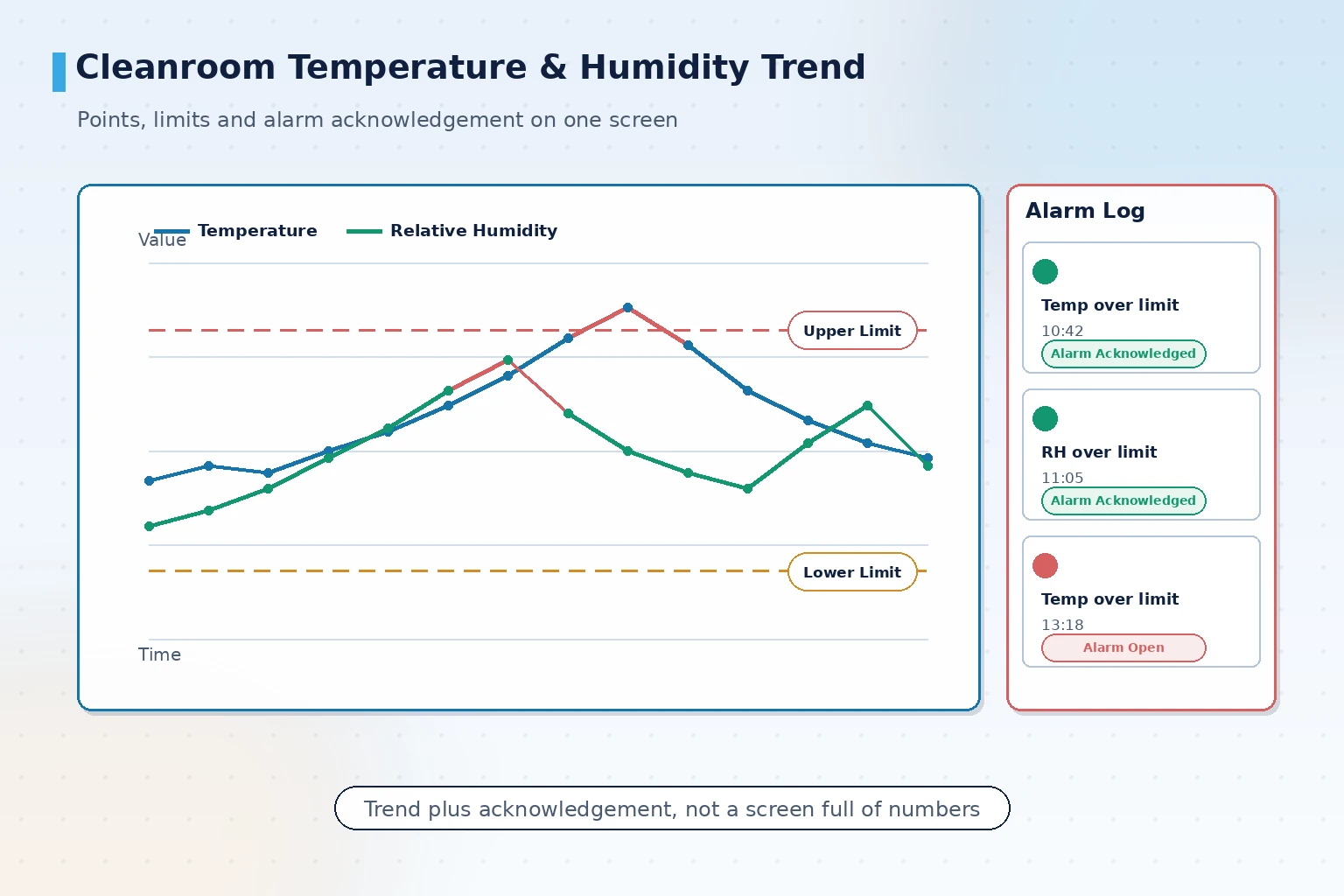

클린룸 환경 감시에서 수집할 계측점

클린룸은 감각으로 관리해서는 안 되는 시설 영역입니다. 환경 변동이 수율에 미치는 영향은 늦게 나타나고, 완제품 검사에서 문제가 발견될 때에는 대응 시점이 이미 지나 있습니다.

온습도 계측점 밀도는 구역 중요도에 따라 단계를 나눕니다. 공장 전체에 균등 배치하는 것이 아니라 수율에 민감한 공정은 촘촘하게, 보조 구역은 실 단위로 충분합니다.

알람 단계와 대응: 알람 피로를 피하는 방법

시설 시스템의 알람이 모두 같은 소리와 빛이라면 운전 시작 석 달 만에 운전원은 습관적으로 무시합니다. 단계 구분은 각 레벨이 서로 다른 행동에 대응할 때만 의미가 있습니다.

• 주의 단계: 파라미터가 임계값에 근접, 타일이 황색, 기록만 하며 당직 중 순회로 확인
• 알람 단계: 공정 허용 범위를 벗어남, 음향·시각 알림을 당직 책임자에게 전송하고 제한 시간 내 대응 요구
• 비상 단계: 특수가스 누출이나 폐수 기준 초과 등 안전·컴플라이언스 사안, 현장 조치 절차를 직접 기동

알람 억제와 지연도 단계 설계의 일부입니다. 예를 들어 공조기 전환 순간에 생기는 온습도 흔들림을 무조건 알람으로 만들면 무의미한 현장 대응을 계속 발생시킵니다.

알람 단계는 대응 시간 계측과 조치 기록에 연결되어야 기능합니다. 그렇지 않으면 단계 구분은 분류 라벨에 불과합니다. 시스템은 각 알람의 발생 시각, 대응자, 조치 내용, 종료 시각을 기록해 사후에 무슨 일이 있었는지 설명할 수 있게 합니다.

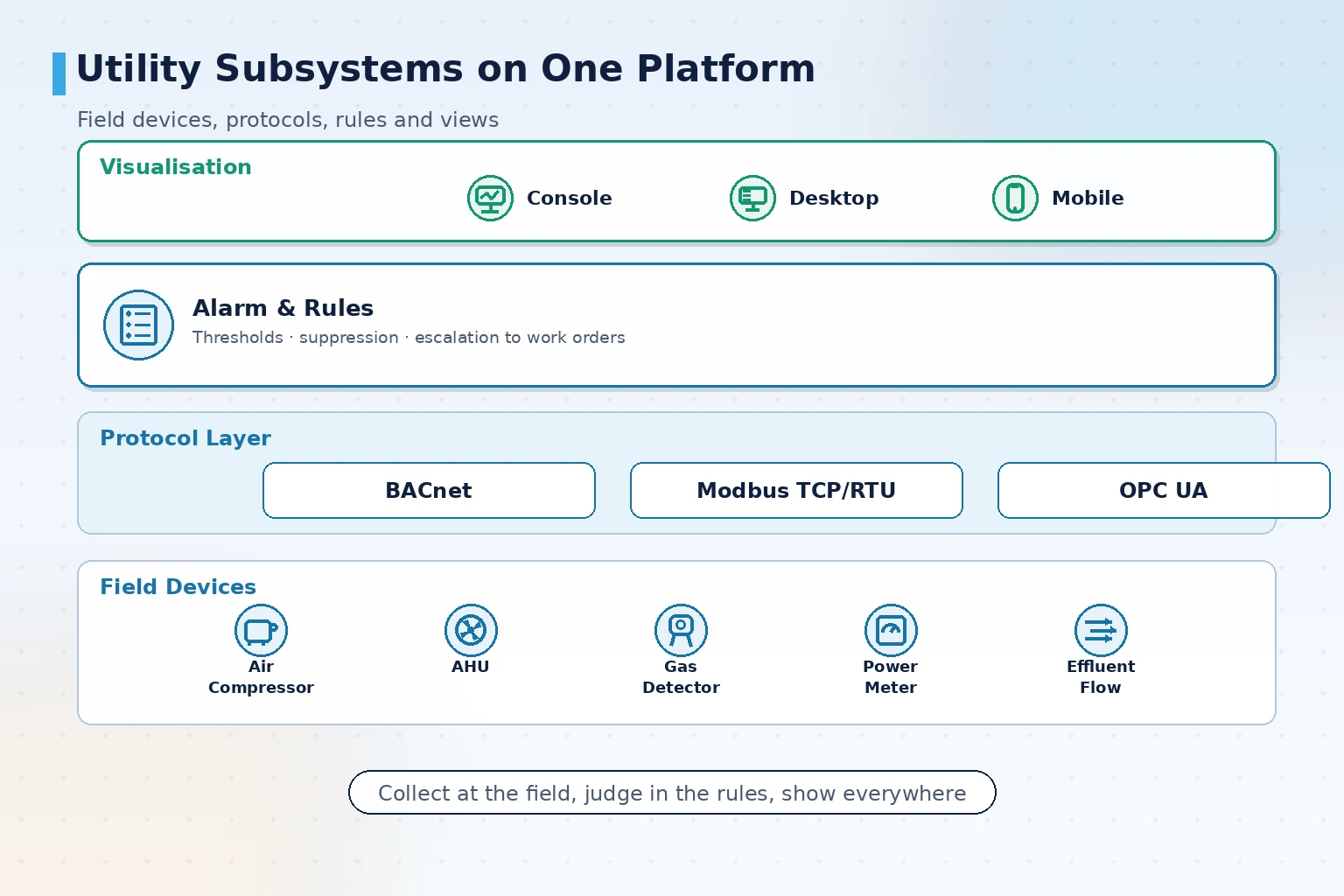

유틸리티 하위 시스템을 하나의 플랫폼으로 통합하기

통합 순서는 하위 시스템의 가동 시점이 아니라 "안전과 컴플라이언스 우선, 다음 에너지, 마지막 쾌적성"으로 진행하는 것을 권장합니다.

• 먼저 안전과 컴플라이언스: 공정가스실 감시, 배기·폐수 감시. 제어를 잃으면 곧바로 사고나 감사 지적으로 이어지는 영역
• 다음으로 생산을 지탱하는 유틸리티: 압축공기 스테이션 군제어, 공조기, 냉수 스테이션 감시. 공급 중단은 생산 중단으로 이어짐
• 이어서 에너지 계량: 전력계 수집과 압축공기 계량. 원단위 분석의 토대가 됨
• 마지막으로 쾌적성과 보조 구역: 일반 환기, 조명 구역

통합에서 가장 과소평가되는 것은 프로토콜 접속 공수입니다. 벤더마다 공조기 컨트롤러, 가스 검지기, 전력계의 구현 세부가 다르므로 수집 계층에서 계측점 목록을 하나씩 검증해야 합니다. "모두 Modbus를 지원한다"는 전제만으로는 접속되지 않습니다.

납품 범위와 검수: 착수 전에 정할 것

시설 모니터링의 검수가 어려운 이유는 여러 전문 공종에 걸쳐 있기 때문입니다. 범위를 사전에 정하지 않으면 납품 후 "이 계측점은 누가 접속하는가"라는 다툼이 생깁니다.

검수 체크리스트에는 다음을 포함하는 것을 권장합니다.

• 계측점 목록 항목별 검증: 실제 수집값과 현장 계기 지시값을 대조하고 레인지와 단위를 확인
• 알람 규칙 실측: 각 규칙을 한 번씩 발화시켜 레벨, 수신자, 기록 내용이 합의와 일치하는지 확인
• 이력 데이터 완전성: 수집 주기, 보존 기간, 단선 후 보완이 감사 보존 요건을 충족하는지 확인
• 리포트 형식 확인: 감사 대응 리포트의 항목과 주기를 시설 부서와 감사 부서에 사전 합의
• 권한과 조작 흔적: 사용자 단계, 조작 로그, 변경 기록의 추적 가능 여부 확인

납품 상태는 보통 세 단계입니다. 기납품(현장 가동 중), 납품 가능(방안과 사례가 갖춰져 즉시 착수 가능), 맞춤 시범(현장 조건에 맞춰 검증). 시설처럼 여러 하위 시스템을 통합하는 사안은 먼저 한 동 또는 단일 하위 시스템으로 시범을 하고, 수집 계층과 알람 규칙을 검증한 뒤 전사로 확대하는 것을 권장합니다.

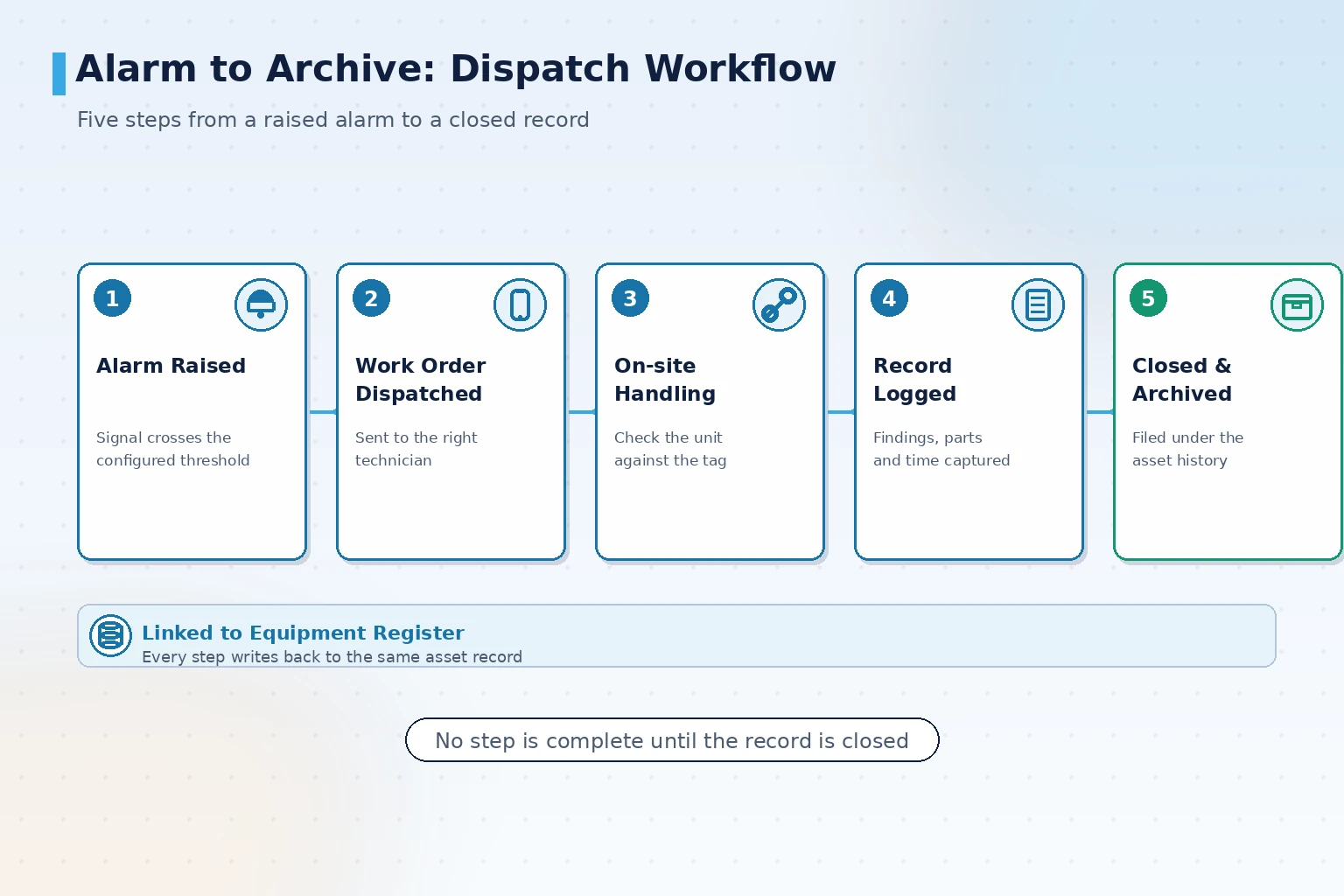

모바일 순회 작업지시와 설비 대장의 연결

중앙 감시가 답하는 것은 "보이는가", 순회 작업지시가 답하는 것은 "누군가 가는가"입니다. 둘이 어긋나면 알람이 오래 방치되거나, 순회 기록과 알람 기록이 서로 맞지 않게 됩니다.

순회 작업지시를 같은 플랫폼에 연결하는 요점은 세 가지 정합입니다. 지시 발생원과 알람 기록의 정합, 조치 내용과 설비 대장의 정합, 완료 상태와 종료 시각의 정합. 이렇게 해야 설비 대장과 보전 작업에 사실 근거가 생기고, 종이 기록을 나중에 채우는 운영에서 벗어날 수 있습니다.

여러 사업장의 경우 방안 템플릿을 신공장으로 복제할 수 있습니다. 수집 계층 계측점 목록을 설비 유형별로 표준화해 신공장 건설과 함께 배포하면, 동마다 다시 설계하는 수고를 피할 수 있습니다.
