試験台データ収集ソフト：データはどこから来て、どう整え、どう追跡するか

なぜ人手の記録は試験を台無しにするか

多くの試験室はいまだに「計器を見て、読みを書き写す」方法で耐久・性能試験を行っている。問題は記録係の不真面目ではなく、そのやり方が続かないことだ。耐久試験は数千時間に及び、人がずっと張り付くことはできない。判定ポイントは人が曲線を見て限値を超えたかを判断し、人によって結果が変わる。問題を再現しようとすると、その時の条件・バージョン・センサ状態がどこにも残っていない。

人手の記録が失うのは数字ではなく「追跡可能性」だ。顧客監査や社内の開発振り返りで、ある試験の全過程を取り出す必要が出ても、手書きノートは証拠の連鎖を出せない。試験が不統一ならデータは紙くず同然——この言葉は開発と出荷検査の両方で成り立つ。

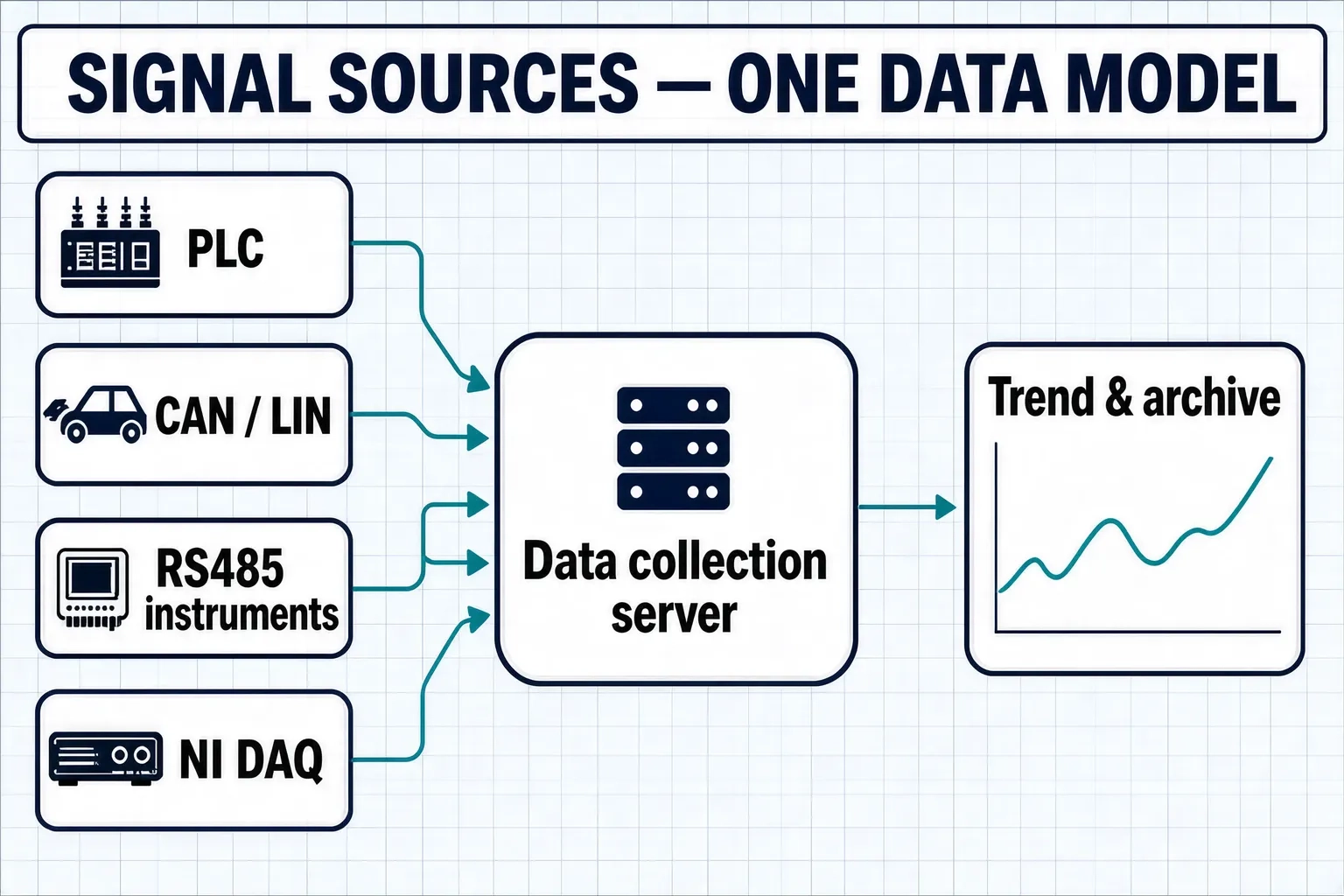

データはどこから来るか：マルチプロトコル収集の境界

• PLCとコントローラ：条件ステップ・インターロック状態・アラーム状態を Modbus TCP/RTU、Profinet、シーメンス S7 などで読み取る
• バス機器：自動車・新エネルギーの台架で一般的な CAN・LIN バスを物理量に解析する
• シリアル計器：RS485 に接続した温度調節計・電力計・センサを順番にポーリング収集する
• 収集カードとアナログ：NI DAQ・高速収集カードで圧力・流量・振動・回転数などを直接サンプリングする

試験台の信号源は生産ラインより多様で、大きくいくつかのインタフェースにまたがる：

収集ソフトの最初の関門は、これらのプロトコルを一つのデータモデルに統一し、タイムスタンプ・単位・サンプリング周期を揃えることだ。収集境界を曖昧にすると、後の判定も追跡も不完全なデータの上に立つ。

条件実行と限値判定：判定を標準化する

試験台監視システムは「何を実行し、何を判定するか」を再現可能な設定に固める。毎回の試験で臨機応変にやるのではない：

• 条件配合ライブラリ：機種ごとの条件ステップ・目標値・保持時間を配合として保存し、機種切替は配合だけを換えてコードは変えない
• 条件自動実行：ステップごとに目標を自動ロードし、データを記録し、工程を進め、人手の介入を減らす
• 限値自動判定：温度・圧力・回転数などの要所に上下限を設け、超過時に自動記録・警報、さらに停止保護まで行う
• センサ校正管理：センサの校正状態を管理し、計量値が追跡できて初めて判定が信頼できる

判定を標準化すれば、同じ条件を二度流した結果は互いに突き合わせられる。判定の境界も特定の作業者の経験に依存しなくなる。

追跡の落とし所：配合・紐付け・報告

追跡可能性は掛け声ではなく、具体的ないくつかの場所に落ちる：

データを書き出せ、突き合わせられ、再現できれば、開発の議論にも共通の基準ができる。監査で曲線を開けば、それがどのワーク・どの配合・どの時間帯のセンサ状態に対応するかが分かる。

橙軒が試験台データ収集で提供できること

上海橙軒智能は2009年から製造業のデジタル化に取り組み、累計600以上のプロジェクトとソリューション実績を持つ。試験台上位機・データ収集・構成エンジニアリングは提供範囲に含まれる。システムは C#/.NET（WinForms・WPF）で開発し、産業用PCで動作。Modbus・CAN/LIN・RS485・温度調節計・NI DAQ などのマルチプロトコル収集に対応し、耐久試験台・性能試験台・エージング試験室・出荷検査台などのシーンをカバー。画面は中国語・英語・日本語などの多言語版を提供できる。

• マルチプロトコル収集：PLC・バス・シリアル計器・高速収集カードを一括接続
• 条件と判定：配合ライブラリ駆動の自動実行、限値自動判定と異常停止保護
• 追跡可能な提供：バーコード紐付け・工程記録・報告自動生成、データを再生・再現可能に
