電池オンライン監視システムとは：セル電圧・内部抵抗・温度を常時記録し、状態基準保全へ

1. 定期点検だけでは足りない理由

従来の電池保守は人手による点検が前提でした。担当者が一定サイクルで電池室を訪れ、テスターで組電圧を測定し、外観と温度を記録します。この方法には二つの構造的な隙間があります。

一つは網羅性です。一つの組電池には通常数十から百を超えるセルがあり、全数を手作業で測るには時間がかかるため、実際には抜き取りで済ませてしまいがちです。組電圧が正常に見えても、個別セルの劣化は隠れたままになります。

もう一つは時点です。電池の劣化は直線的ではなく、内部抵抗の変化は初期には週単位で積み上がります。四半期に一度の測定では、介入できる観察期間を過ぎてしまいます。

オンライン監視が変えるのは計測密度です。測定は「ある時点のスナップショット」から「連続した時系列」になり、判断の根拠は単発の読み値からトレンドへ移ります。

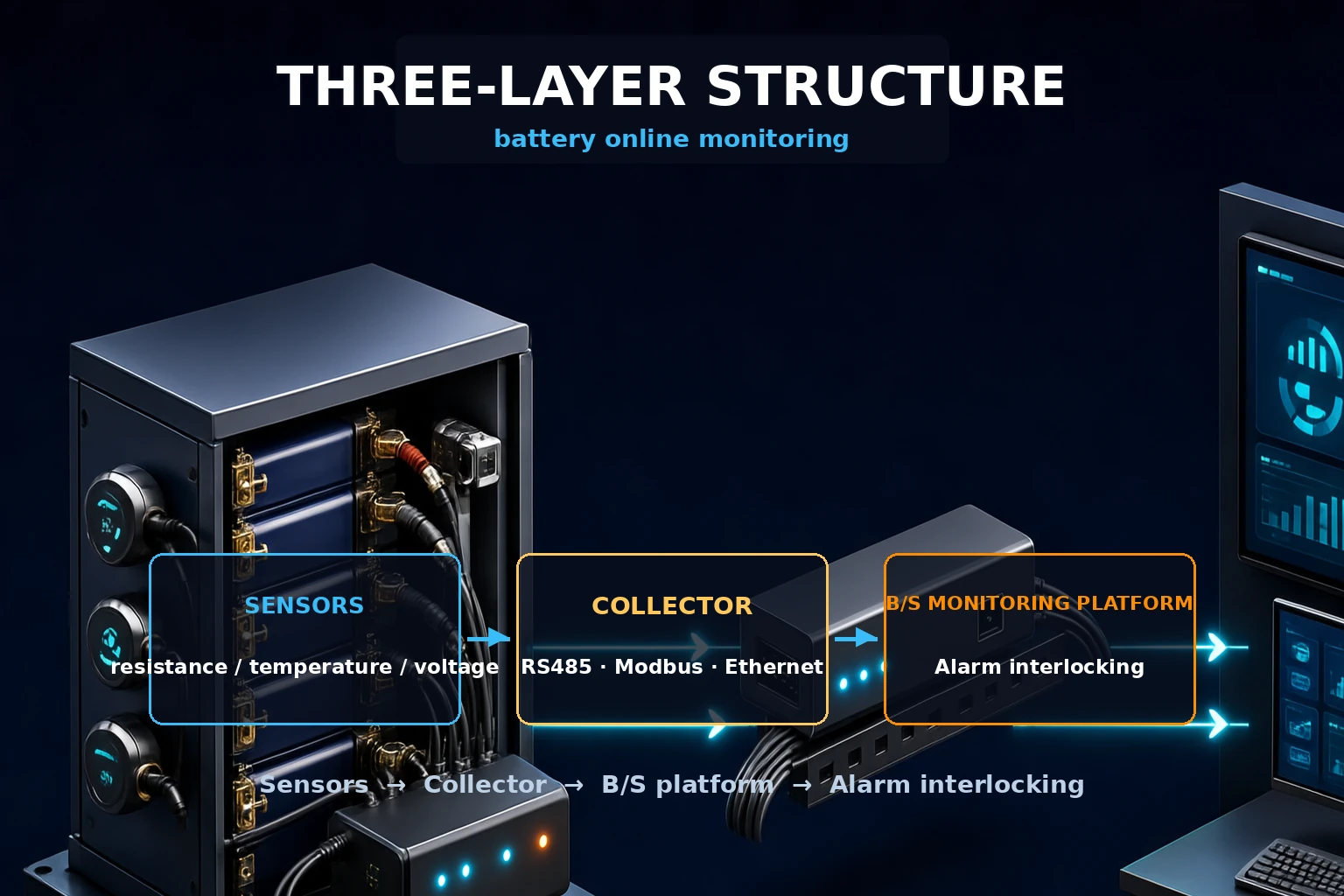

2. 計測層が集めるもの

計測層の要点は、センサーと収集装置の役割分担です。一般的な構成は信号の種類で三つに分かれます。

• セル電圧：セルごとに収集し、遅れセルや組内のばらつきを捉える。
• 内部抵抗：交流注入または直流放電で取得し、劣化傾向を判断する中心的な量。測定精度と分解能が早期検知の限界を決める。
• 温度：セルまたはモジュールの温度。異常な温度上昇の把握と警報連動に用いる。

収集装置とプラットフォームは、多くの場合 RS485、Modbus、または Ethernet で接続します。電池室や変電所のように分散した現場では、現地の収集ユニットがいったん集約し、その後で中央のプラットフォームへ上げます。

3. プラットフォーム層：B/S 構成と多拠点の集中管理

データを集めることは出発点にすぎません。プラットフォーム層が答えるのは「誰が何を見られるか」「追跡できるか」です。

当社が関わった正式な技術方案では、電池監視プラットフォームは B/S 構成を採用しています。現場データが上がると、運用担当者はブラウザ上でセル電圧・内部抵抗・温度の曲線を確認し、点検表や統計レポートを出力できます。多拠点の場合は、別々の電池室・変電所の直流電源システム・蓄電設備の電池室が独立した拠点として同じプラットフォームに接続され、同一の定義のもとで比較できます。

これらの方案には電池台帳の管理も含まれます。電池の型番、運用開始日、所属システム、過去の測定結果を結び付けます。台帳の意味は、「この電池はいつから使い始め、この半年で内部抵抗がどれだけ変化したか」といった問いに、その都度現場記録を探さずに答えられることにあります。

4. 判定と警報：しきい値の決め方と段階の分け方

オンライン監視の着地点は通常警報であり、警報の設計はまず二つの問いに答える必要があります。しきい値をどこから取るのか、通知を誰に送るのか。

しきい値の根拠はおおむね三つです。電池メーカーが示すパラメータ範囲、運用開始直後の実測から作る基準値、そして稼働を通じて蓄積される同種電池の統計です。もっとも重要なのは基準値です。同一型番・同一使われ方の電池群であれば、初期の測定値そのものが比較可能な範囲を形成します。

段階を分ける意味は、対応動作を切り分けることにあります。上限を超えた通知は計画的な確認を手配し、継続的な逸脱は作業指示につながり、温度や電圧の急変は即時の現場確認が必要な事象に対応します。方案に組み込まれる三段階の警報設定は、深刻度の異なる事象を同じ警報リストに押し込むのではなく、それぞれ別の担当者へ届けるための仕組みです。

見落とされやすい工程上の前提が一つあります。警報の責任分界は、計画段階で決めておく必要があります。警報を值班室に送るのか、設備部門に送るのか、保守委託先に送るのかで、通知方法もエスカレーションの期限も変わります。インターフェースの開放範囲も、既存の監視システムと連動できるかどうかを左右します。

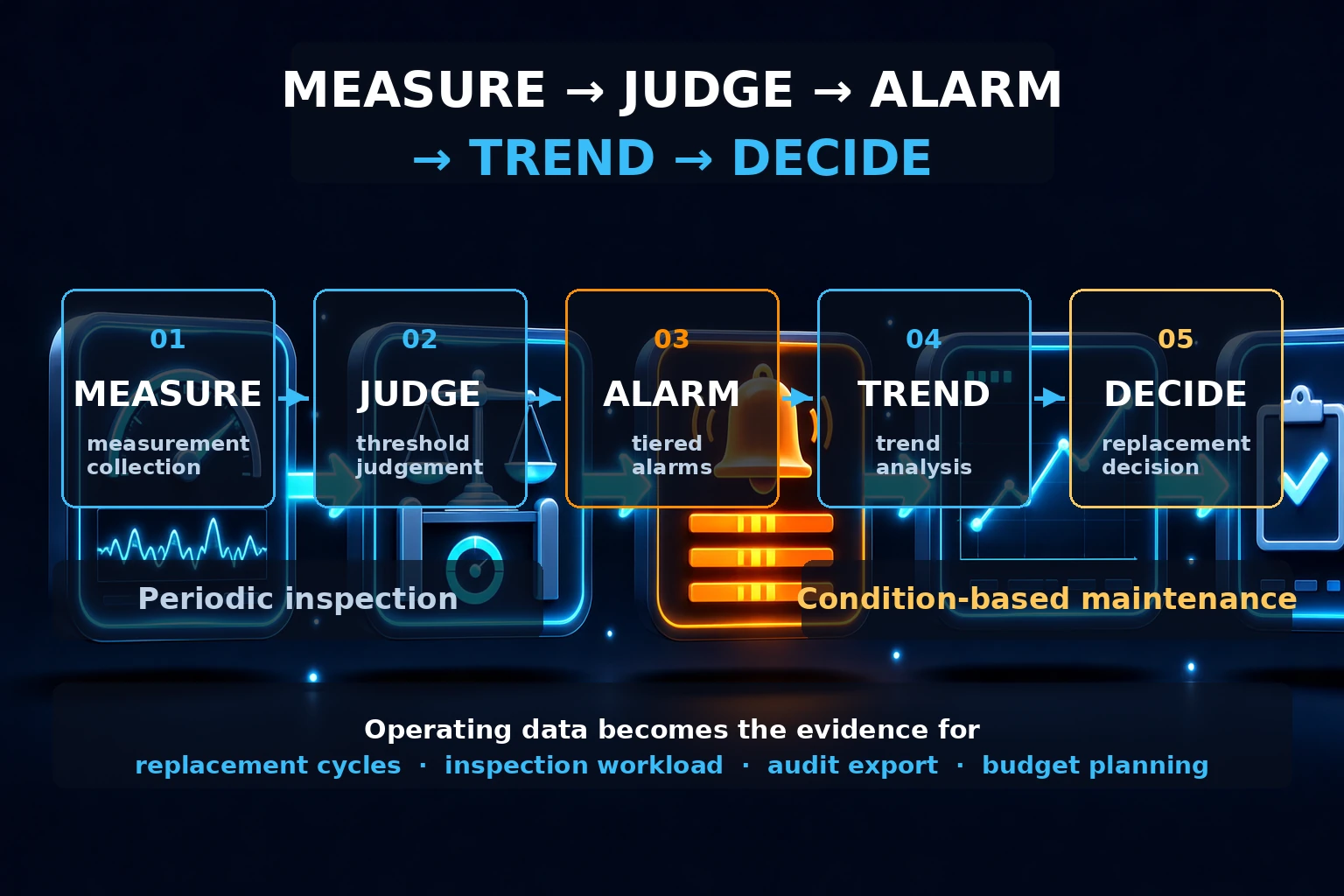

5. 点検記録から状態基準保全へ

三つの層をつなぐと、追跡可能な電池の記録が得られます。セルごとの測定履歴、各警報の発生時刻と対応結果、そして各交換の根拠です。

保守管理者にとって変わるのは、判断の根拠そのものです。

• 交換周期は固定年数から、内部抵抗と容量の傾向に基づく判断へ。
• 点検作業は全数の手作業測定から、異常項目の確認へ。
• 監査や報告では、紙の記録を寄せ集めるのではなく、システムからデータを出力できる。
• 電池群の交換予算は、一括で更新するのではなく、状態に応じて段階的に配分できる。

ここは明確にしておきたい点です。この仕組みが提供するのは判断の根拠であり、電気安全設計や消防要件の代わりにはなりません。電池室の換気・消防・絶縁などの要件は関連する専門規格が定めます。監視システムとそれらの関係は、データ連動と警報の協調です。

6. 計画前に確認しておきたい範囲

電池オンライン監視の導入を検討する場合は、発注前に次の項目を確認しておくことをお勧めします。

• 測定範囲と精度：セル電圧のレンジ、内部抵抗の分解能、温度測定点数。いずれも実際の電池型番に対応させる。
• 拠点規模と拡張方法：セル数、拠点数、将来の増設をどう接続するか。
• インターフェースと連動範囲：既存監視、入退室、消防、上位プラットフォームとのデータ交換の境界。
• 警報の責任分担：段階ごとの通知先、対応動作、エスカレーション経路。
• 設置とネットワーク条件：現場に使える通信経路があるか、通信のない拠点や不安定な拠点でローカルに蓄積する方法。

これらの条件を早く固めるほど、方案の範囲と実際の運用フローの一致度が高くなります。
